LEGEX Takumi

Range di temperatura

da 19 a 21 ºC

Variazione di temperatura

Per giorno

Gradiente di temperatura

Orizzontale

Tecnologia all'avanguardia abbinata a una superba maestria

LEGEX Takumi

E0, MPE = (0.23+0.7L/1000) µm

Ridefinisce gli standard mondiali. Oggi.

Takumi
La maestria dell'artigiano

"Takumi" è un prestigioso titolo giapponese che incarna la maestria artigianale, riservato a coloro che si sono dedicati al proprio mestiere con impareggiabile competenza. Questo viene conferito agli artigiani che hanno trascorso almeno 25 anni ad affinare le proprie abilità, coltivando un acuto senso di precisione e abilità artistica.

I Maestri Takumi di Mitutoyo sono in grado di rilevare anche le più piccole imperfezioni sulle superfici, perfezionandole a un livello di precisione che le macchine faticano a raggiungere. La loro meticolosa attenzione ai dettagli si traduce in pezzi impeccabili, tutti realizzati a mano.

Teconlogia avanzata di analisi
strutturale con l'utilizzo di FEM

Per elevata rigidità ed abbattimanto delle vibrazioni.

Righe di misura in cristallo
crad altissima accuratezza

Sperimenta un'espansione termica praticamente pari a zero con le righe in cristallo prodotte internamente da Mitutoyo

Ridefinizione del
limite di accuratezza

Accuratezza di misura a 1.000 mm - inferiore a 0,93 µm
Errore inferiore a 0,58 μm su una lunghezza di 500 mm

Scopri di più in questo video:

La Legex Takumi Mitutoyo in pillole:

Costruzione Ideale

> Struttura ideale del corpo macchina
> Alta rigidità
> Isolamento efficace dalle vibrazioni

TAKUMI CULTIVATED SURFACE FINISHING SW.png

Finitura superficiale Takumi

> Tecnologia di lappatura ultra precisa
> Finitura ultra precisa della rettilineità
> Finitura ultra precisa della perpendicolarità

Righe di misura ad altissima accuratezza

> Espansione termica virtualmente pari a zero
> Produzione interna
> Lucidatura interna

Il riferimento nella misura

> Elimina i fattori di errore delle CMM convenzionali
> E0, MPE = (0,23+0,7 L/1000) μm
> Errore inferiore a 0,58 μm su una lunghezza di 500 mm

HIGH-PRECISION-SCANNING-PROBE-MPP SW.png

Testa di scansione MPP ad elevata accuratezza

> Scansione continua V2≤ 0.3 μm
> Risoluzione 0.01 μm per gli assi X, Y e Z
> Disponibile come accessorio opzionale

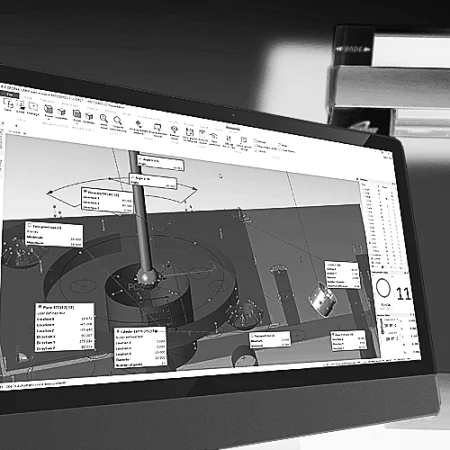

Suite software MCOSMOS CMM

> Gestione dei dati veloce, semplice e sicura nella vostra produzione
> Ampia gamma di applicazioni software opzionali
> Disponibile come accessorio opzionale

Speciifiche

Modello		LEGEX574	LEGEX774	LEGEX776	LEGEX9106
Campo di misura	Asse X	500 mm	700 mm	700 mm	900 mm
	Asse Y	700 mm	700 mm	700 mm	1000 mm
	Asse Z	450 mm	450 mm	600 mm	600 mm
Velocità di misura max.		200 mm/s	200 mm/s	200 mm/s	200 mm/s
Accelerazione max.		980 mm/s2	980 mm/s2	980 mm/s2	980 mm/s2

Temperatura dell' ambiente di installazione

Accuratezza unità principale

Probe	Errore massimo ammesso sulle misure di lunghezza E0,MPE
MPP-310Q (ø4×18)	(0.23 + 0.7L/1000) μm

Downloads

Mitutoyo LEGEX Takumi - Scarica il Depliant!

PRIT 1599 - LEGEX (PDF, 0,69 MB)
