SmartMeasure-AL

Potenziate il vostro impianto di produzione utilizzando una soluzione Mitutoyo altamente automatizzata e di facile utilizzo.

SmartMeasure-AL

SmartMeasure-AL è un sistema di misura automatizzato avanzato, progettato per funzionare perfettamente con le macchine di misura Mitutoyo.

Questo sistema innovativo, rivoluziona i processi di misura industriali offrendo accuratezza, affidabilità e completa automazione.

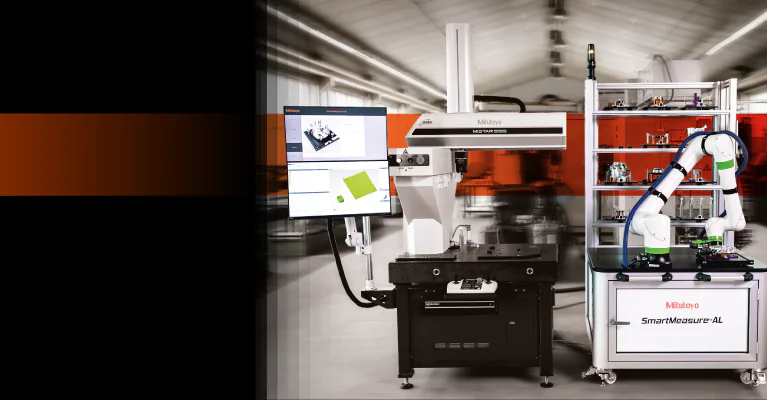

Il sistema completo prevede un rack di prelievo, una stazione I/O, un sistema di stoccaggio, un pallet di sistema, un robot collaborativo e una macchina di misura Mitutoyo (con un Pc per l'elaborazione dati).

Nota: *Il robot collaborativo e la macchina di misura devono essere acquistati separatamente.

Soluzione "chiavi in mano"

Connettività intelligente

Configurazione modulare

Operatività 24/7

Caratteristiche

1.Misurazioni efficienti: Il sistema consente di effettuare misurazioni automatiche 24 ore su 24, 7 giorni su 7, aumentando l'efficienza e risolvendo la carenza di manodopera. L'operatore deve semplicemente posizionare il pezzo su un massimo di 12 pallet, configurare alcuni parametri di misura e lasciare che il sistema funzioni autonomamente.

2.Facile da usare: Grazie al nostro software Space4Win e a un'interfaccia grafica facile e intuitiva, un operatore che non conosce il sistema può gestire facilmente l'intera configurazione.

3. Visualizzazione del risultato: Il risultato della misurazione viene visualizzato tramite un indicatore luminoso sull'HMI (luce verde per OK, luce rossa per NON OK).

4. Rimisurazioni: con l'aiuto del software di facile utilizzo, l'operatore può facilmente rimisurare i pezzi NON OK senza dover eseguire nuovamente l'intera sequenza.

5. Selezione del programma: Il programma del pezzo può essere selezionato automaticamente leggendo l'etichetta RFID montata sul pallet e utilizzando il lettore RFID montato sulla pinza del robot.

6. Configurazione flessibile: La combinazione di tag RFID e programma pezzo può essere modificata semplicemente modificando il file di impostazioni.

7. Connettività: Una volta completata la misurazione, i risultati possono essere inviati al software statistico o anche a un software esterno. Inoltre, i risultati possono essere inviati direttamente alle macchine CNC per la correzione degli utensili con il nostro software Space4Win.

Le moderne tecnologie, come l'RFID e il sensore anticollisione, rendono lo SmartMeasure-AL una soluzione compatta e affidabile.

Immagine di un particolare fissato su di una CMM

Sensore anticollisione

Sensore RFID

È dotato di un'interfaccia grafica all'avanguardia che offre un'eccellente facilità d'uso, tramite un monitor touchscreen.

FACILE DA USARE

Eliminate i costi di formazione grazie a un'interfaccia utente intuitiva che consente la facile interpretazione dei risultati di misura, e dispone delle immagini dei dettagli dei pezzi e premette diverse impostazioni grafiche.

CONNETTIVITA'

Il software Space4Win, che controlla l'intera configurazione dell'automazione, si collega senza problemi a dispositivi o piattaforme software esterne.

MISURE IN SERIE

Con SmartMeasure-AL è possibile montare più pezzi su un pallet di fissaggio, aumentando così la produttività e la produttività delle misure.

FLESSIBILITA' DI CONFIGURAZIONE SUPERIORE

La configurazione consente allo SmartMeasure-AL di adattarsi a un'ampia varietà di requisiti applicativi con azioni semplici.

OPERATIVITA' 24/7

Lo SmartMeasure-AL può essere utilizzato 24 ore su 24, 7 giorni su 7, senza l'intervento dell'operatore, aumentando così la produttività e la resa produttiva.

FACILITA' NEL REPORTING

Dopo ogni operazione, i rapporti di misura/risultati possono essere inviati a una posizione specifica. È possibile anche il collegamento alle piattaforme di produzione.

ESEMPI DI APPLICAZIONE

La soluzione perfetta per qualunque settore

Automotive

Aerospaziale

Veicoli elettrici

Medicale

CONFIGURAZIONI

Configurazione CMM

Nome prodotto	Codice articolo	Note
MiSTAR555*	357-305	Le sonde, gli stili e il modulo software devono essere configurati in base all'applicazione.
MiSTAR 575*	357-313	Le sonde, gli stili e il modulo software devono essere configurati in base all'applicazione.
CRYSTA-Apex V544*	191-121	Le sonde, gli stili e il modulo software devono essere configurati in base all'applicazione.
CRYSTA-Apex V574*	191-125	Le sonde, gli stili e il modulo software devono essere configurati in base all'applicazione.
CRYSTA-Apex V776*	191-561	Le sonde, gli stili e il modulo software devono essere configurati in base all'applicazione.
CRYSTA-Apex V7106*	191-565	Le sonde, gli stili e il modulo software devono essere configurati in base all'applicazione.
CRYSTA-Apex V9106*	191-569	Le sonde, gli stili e il modulo software devono essere configurati in base all'applicazione.

* Per le specifiche tecniche della CMM, consultare la scheda tecnica.

Configurazione SmartMeasure-AL

Nome prodotto			Codice prodotto			Note
SmartMeasure-AL			K543869*			Per informazioni dettagliate, consultare la scheda tecnica

*CMM, accessori CMM e robot devono essere ordinati separatamente

Configurazione Robot

Specifiche tecniche	Robot
Costruttore	FANUC	FANUC
Tipo di Robot (modello)	CRX-10iA/L *	CRX-20iA/L *
Raggio di azione	1.418 mm	1.418 mm
Tipo di controller (modello)	R-30iB Mini Plus	R-30iB Mini Plus
Limite velocità operativa (Nota 2)	250 mm / s	250 mm / s
Carico utile	10 kg	20 kg
Accuratezza di riposizionamento	±0.04 mm	±0.04 mm

* Il robot deve essere ordinato con la configurazione profinet.
