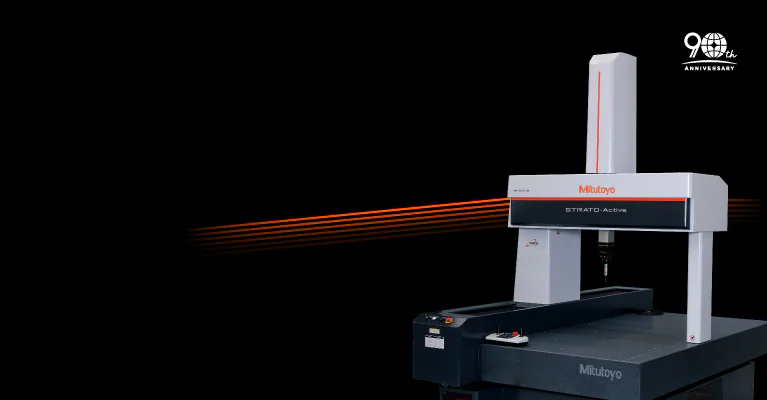

Macchina di misura a cordinate CNC ad altissima accuratezza

Serie STRATO-Active

La CMM CNC a ponte che offre misure ad alte prestazioni e a costi contenuti.

Raggiunge l'elevatissima accuratezza di (1.2+3L/1000) μm

Adatta per misurare con accuratezza pezzi di medie dimensioni

Misure ad alta velocità

STRATO-ACTIVE

L'elevata velocità di spostamento e la sua accelerazione garantiscono prestazioni di scansione ottimali.

Superiore rigidità della macchina

1. L'alta velocità e l'accuratezza delle misure sono garantite da una nuova e migliorata progettazione del corpo macchina.

2. Struttura più rigida e meccanismo di spostamento aggiornato.

3. Controller di nuova concezione ad alte prestazioni.

4. Utilizza un servosistema digitale che elabora tutti i loop di controllo di posizione, velocità e corrente come segnali digitali.

Il Servo-sistema digitale offre:

1. Elevata stabilità, con deriva o usura minime nel tempo.

2. Ampia gamma dinamica.

3. Facile implementazione di vari tipi di algoritmi di controllo.

Tecnologia di misura a scansione

La misura di scansione ad alte prestazioni è stata ottenuta grazie alla migliorata rigidità strutturale e all'incorporazione di una tecnologia di compensazione di nuova concezione.
*Sonda usata: SP25M

Elevata accuratezza di misura nella classe di 1 μm

1. Il controller è posizionato all'interno dell'unità principale.

2. Grazie al suo layout compatto, ha un ingombro molto ridotto.

Rige in cristalla ad altissima accuratezza

Una riga in cristallo ad altissima precisione, che non ha praticamente alcuna dilatazione termica (coefficiente di dilatazione lineare 0,01×10-6/ °C), è combinata con un encoder lineare riflettente ad alte prestazioni con una risoluzione di 2/100 μm per creare l'unità di misura ad altissima precisione installata su ciascun asse della STRATO-Apex.

Si tratta di fatto della stessa unità utilizzata nella serie LEGEX di macchine di misura a coordinate CNC ad altissima precisione (si applica alla serie STRATO-Apex 700/900).

L'esclusivo metodo di fissaggio delle righe riduce al minimo l'errore di isteresi che può derivare dalla differenza dei coefficienti di espansione lineare tra il piano di installazione e la riga.

Se desiderate maggiori informazioni, consultate la sezione dedicata alla serie STRATO-Active nel nostro webshop, dove potrete trovare tutte i modelli disponibili:

Scopri di più

Opzioni Software per differenti misure

GEOPAK - Modulo geometrico

Questo software di misura geometrica offre misure multidimensionali ad alte prestazioni. Grazie alla possibilità di controllare il pezzo dalla progettazione alla produzione, le sue varie funzioni rendono GEOPAK uno dei programmi più potenti disponibili.

Status Monitor

Monitoraggio remoto delle macchine
- Raccoglie e visualizza i dati sullo stato operativo
- Supporta la comunicazione MT Connect

GEARPAK Express - Valutazione e misura di ingranaggi

Un modello 3D creato a partire dalle specifiche fornite dell'ingranaggio, consente di verificare visivamente e facilmente se la misura verrà eseguita come previsto. Inoltre, la creazione automatica del programma e la guida alla misura su schermo consentono di impostare il sistema di coordinate in modo semplice e rapido.

Condition Monitor

Eseguire la manutenzione preventiva attraverso il monitoraggio dello stato della CMM
Server della macchina di misura a coordinate CNC

Informazioni in uscita:
- Distanza percorsa dagli assi
- Registro delle temperature
- Numero di orientamenti della sonda
- Altre informazioni selezionabili
Manutenzione preventiva attraverso il monitoraggio dello stato

Surftest Probe -Detector per misure di rugosità

SURFTEST PROBE è un detector altamente sensibile per la misurazione della rugosità pensato per l'utilizzo con una macchina di misura a coordinate CNC. Questa nuova sonda consente di eseguire la misurazione combinata e automatica della dimensione e della rugosità su una macchina con una unica programmazione.

CAT1000S - Valutazione statistica

CAT1000S confronta con precisione le superfici solide curve con i valori nominali desiderati, ricavati dai dati CAD. I risultati della misurazione vengono poi visualizzati in grafici di facile interpretazione con sezioni codificate a colori in base alle non conformità.

CAT1000P - Modulo di programmazione

CAT1000P pone fine al laborioso inserimento dei dati, riducendo in modo significativo la difficoltà di programmazione delle attività di misura in GEOPAK. Con pochi clic del mouse, tutti i dati per la misurazione dei pezzi e la verifica delle tolleranze possono essere ricavati dai modelli CAD.

Serie SurfaceMeasure - Tastatori laser senza contatto

Una sonda senza contatto, leggera e ad alte prestazioni, sviluppata per le macchine di misura a coordinate CNC

MSURF (valutazione e misura con laser senza contatto)

MSURF-S viene utilizzato per ottenere i dati delle nuvole di punti misurati con SurfaceMeasure (sonda laser senza contatto), mentre MSURF-I è utilizzato per confrontare questi dati con quelli del modello master e per effettuare misure dimensionali. Inoltre, MSURF-G per la didattica offline consente all'utente di creare una macro di misura anche senza il pezzo in lavorazione, migliorando i tempi di attività della macchina di misura.

MeasurLink - Software di valutazione statistica

Trasferite automaticamente i risultati delle misure in un database SQL direttamente disponibile per il monitoraggio, l'analisi o la creazione di report in tempo reale con MeasurLink. Disponibile in diversi moduli che offrono un'ampia gamma di soluzioni, questi possono essere combinati per ottenere il pacchetto di licenze più adatto alle vostre esigenze.

SCANPAK - Valutazione 2D dei profili

Determinate quantitativamente il profilo desiderato e importatelo direttamente nel processo di produzione ottimizzando immediatamente i pezzi grazie a SCANPAK.

MiCAT Planner - Generazione automatica dei programmi di misura

<Software per la generazione automatica di programmi di misura per macchine di misura>.
Questo pacchetto software riduce drasticamente i tempi di creazione del programma pezzo generandolo automaticamente. Le informazioni sulle tolleranze di un modello CAD 3D vengono lette per determinare quali caratteristiche del pezzo devono essere misurate per verificare la conformità alle specifiche. Rispetto ai metodi convenzionali (insegnamento), questo metodo crea programmi di misura più efficienti, facendo risparmiare tempo e denaro.

QVP - Sonda ottica senza contatto

Questa sonda rileva automaticamente i bordi dai dati dell'immagine del pezzo ingrandita da una telecamera CCD. È estremamente utile per misurare prodotti microfabbricati che non possono essere misurati con una sonda a contatto e oggetti morbidi che non possono essere sottoposti ad alcuna forza di misura.

SP25M - Sonda a scansione compatta ad alta accuratezza

Si tratta di una sonda di scansione compatta, ad alta precisione e multifunzione, con un diametro esterno di 25 mm, che esegue misure di scansione, misure di punti ad alta precisione e misure di punti centripeti. (funzione opzionale). La SP25M viene utilizzata con la testa di misura automatica PH10MQ/10M per offrire un elevato grado di libertà di misura.

APPLICAZIONI

Automotive

Unità E-Drive per EV e FCV

Semiconduttori

Apparecchiature per la produzione di semiconduttori

Medicale

Sistemi robotici per la chirurgia

Misura di un ingranaggio con CMM STRATO Active e MRT320

Software: GEARPAK Express, MCOSMOS
Sistema di sonde: PH10MQ, SP25
Pezzo in misura: Ingranaggi cilindrici in acciaio inossidabile, con mozzo unilaterale, modulo 4, larghezza del dente 40 mm

Scansione nominale a 4 assi della superfice delle pale di una turbina

Software: MCOSMOS
Sistema di sonde: PH10MQ, SP25
Pezzon in misura: Pezzo demo Mitutoyo

Scansione Laser con SurfaceMeasure 201FS

Software: MSURF, MCOSMOS
Sistema di sonde: PH10MQ, SM201FS
Pezzo in misura: testa Robo2Go DMG MORI

Specifiche

Modello		STRATO-ACTIVE 776	STRATO-ACTIVE 7106	STRATO-ACTIVE 9106	STRATO-ACTIVE 9166
Campo di misura	Asse X	700 mm	700 mm	900 mm	900 mm
	Asse Y	700 mm	1000 mm	1000 mm	1600 mm
	Asse Z	600 mm	600 mm	600 mm	600 mm

Accuratezza* Unità: μm

Serie	Sonda usata	Errore di misura sulla lunghezza*(1) ISO 10360-2:2009
Serie 700/900	SP25M	E0,MPE=1.2+3L/1000*(2)

*1 Le specifiche possono variare in base alla configurazione, alle dimensioni e alla temperatura dell' ambiente di installazione
*2 L=Lunghezza di misura (unità: mm)
